کیستون چیست؟ کاربرد موثر کیستون در شبکه

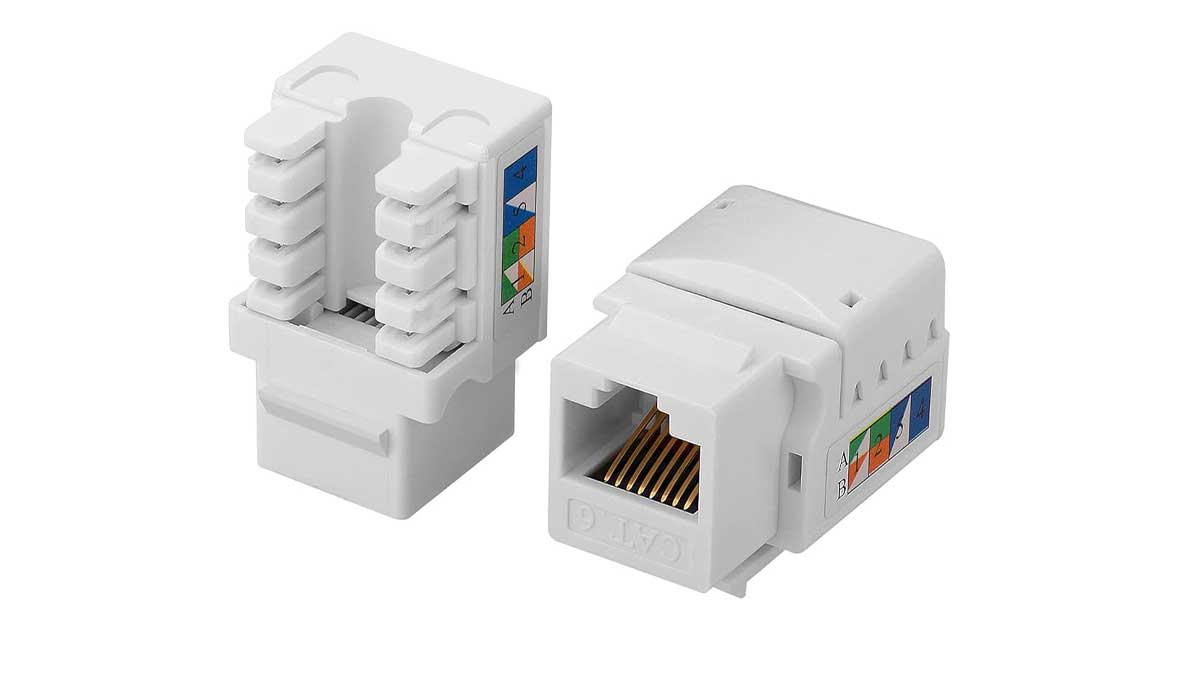

کیستون چیست

کیستون چیست؟ کیستون شبکه یکی از اجزای کلیدی در زیرساخت‌های ارتباطی است که نقشی حیاتی در پیاده‌سازی و سازمان‌دهی شبکه‌های کابلی ایفا می‌کند. این قطعه کوچک اما پرکاربرد به‌عنوان یک رابط استاندارد برای اتصال کابل‌های شبکه به تجهیزات مختلف مانند سوئیچ‌ها، روترها، و پچ پنل‌ها عمل می‌کند. با توجه به گسترش روزافزون شبکه‌های کامپیوتری و افزایش نیاز به ارتباطات پایدار و پرسرعت، اهمیت کیستون‌های شبکه به‌عنوان یک مؤلفه ضروری در طراحی شبکه‌های محلی(LAN) بیش از پیش آشکار شده است.

نحوه عملکرد کیستون چیست؟

همانطور که در توضیح کیستون چیست اشاره شد، کیستون شبکه به‌عنوان یک رابط استاندارد برای اتصال کابل‌های شبکه به تجهیزات مختلف عمل می‌کند و نقش اصلی آن برقراری ارتباط پایدار بین کابل‌ها و دستگاه‌های شبکه است. عملکرد کیستون به این صورت است که کابل‌های شبکه، مانند Cat5e ،Cat6 یا Cat7، به بخش پشتی کیستون متصل می‌شوند. این اتصال از طریق پین‌های فلزی موجود در کیستون انجام می‌گیرد که وظیفه انتقال سیگنال‌های الکتریکی را بر عهده دارند.

هنگامی که کابل‌ها به کیستون متصل می‌شوند، سیگنال‌های داده از طریق رابط RJ45 که در قسمت جلویی کیستون قرار دارد، به تجهیزات شبکه منتقل می‌شوند. این فرآیند تضمین می‌کند که داده‌ها به‌صورت پایدار و بدون افت کیفیت از یک نقطه به نقطه دیگر در شبکه جریان پیدا کنند. کیستون‌ها با داشتن رنگ‌بندی استاندارد T568A و T568B، فرآیند نصب و اتصال کابل‌ها را ساده‌تر کرده و از بروز خطاهای اتصال جلوگیری می‌کنند.

روش راه اندازی کیستون چیست؟

روش راه اندازی کیستون چیست؟

آماده‌سازی کابل

ابتدا باید کابل شبکه یا کابل مورد نظر خود(مثل کابل Cat5e ،Cat6، یا فیبر نوری) را برای اتصال به کیستون آماده کنید. برای این کار، کابل را به طول مناسب برش داده و لایه‌برداری کنید تا قسمت داخلی کابل(سیم‌ها یا رشته‌های مسی) در دسترس قرار گیرد. معمولا باید حدود ۱ تا ۲ اینچ از عایق کابل برداشته شود.

چیدمان رشته‌های کابل

بعد از لایه‌برداری کابل، سیم‌های داخل کابل باید به ترتیب صحیح قرار گیرند. برای کابل‌های Ethernet(RJ45)، این ترتیب معمولاً به یکی از دو استاندارد T568A یا T568B بستگی دارد. مهم است که سیم‌ها را دقیقاً در همان ترتیب درست قرار دهید تا عملکرد شبکه بهینه باشد. سیم‌ها را به‌طور صاف و منظم در داخل کیستون قرار دهید.

اتصال سیم‌ها به کیستون

پس از چیدمان سیم‌ها در داخل کیستون، باید سیم‌ها را در داخل پورت‌های مخصوص کیستون قرار داده و آن‌ها را فشار دهید تا به‌طور محکم داخل پورت‌ها قرار گیرند. برای این کار، معمولاً از ابزاری به نام Crimping Tool یا Punch Down Tool استفاده می‌شود. این ابزارها به شما کمک می‌کنند تا سیم‌ها به درستی به پین‌های کیستون متصل شوند و از ایجاد تماس ضعیف جلوگیری کنید.

برش سیم‌های اضافی

بعد از اتصال سیم‌ها به پورت‌های کیستون، باید سیم‌های اضافی را که از پشت کیستون بیرون زده‌اند، با قیچی یا ابزار مخصوص برش دهید. این کار کمک می‌کند تا کیستون مرتب و بدون شلوغی به نظر برسد و هیچ سیم اضافی نداشته باشد که باعث اختلال در عملکرد شود.

نصب کیستون در فریم یا پنل

بعد از اتصال کامل سیم‌ها، کیستون را باید در فریم یا پنل نصب کنید. این کار معمولاً با فشار دادن کیستون به داخل فریم انجام می‌شود تا محکم در جای خود قرار گیرد. این مرحله ممکن است شامل نصب کیستون در جعبه دیواری، پچ پنل یا فیس‌پلیت باشد. بسته به نوع کیستون، این نصب می‌تواند به‌صورت پیچی، قفل شونده یا فشاری باشد.

مزایای کیستون چیست؟

  • سهولت در نصب و اتصال: کیستون‌ها به‌راحتی در پچ پنل‌ها، فیس‌ پلیت‌ها و جعبه‌های دیواری نصب می‌شوند، که فرآیند نصب را سریع و آسان می‌کند. این ویژگی به ویژه در پروژه‌های بزرگ شبکه، مانند دفاتر و دیتاسنترها، به کاهش زمان نصب کمک می‌کند.
  • استانداردسازی و مدیریت کابل‌ها: کیستون‌ها به‌عنوان رابط استاندارد برای کابل‌ها عمل کرده و نصب آن‌ها باعث می‌شود که شبکه به طور منظم و مرتب باشد. این نظم به کاهش مشکلات ناشی از کابل‌های شل و نامرتب کمک می‌کند و مدیریت بهتر شبکه را فراهم می‌آورد.
  • قابلیت تعمیر و نگهداری آسان: در صورت بروز مشکل در اتصال کابل‌ها یا قطعی سیگنال، تنها کافی است کیستون را تعویض یا تعمیر کرد، بدون نیاز به تعویض کل سیستم یا کابل. این قابلیت باعث می‌شود تا نگهداری شبکه سریع‌تر و کم‌هزینه‌تر باشد.
  • کاهش خرابی و آسیب به کابل‌ها: کیستون‌ها از آسیب به کابل‌ها در اثر کشیدگی یا خم شدن جلوگیری می‌کنند. این قطعه به‌طور موثر از کابل‌ها در برابر فشارهای فیزیکی محافظت کرده و طول عمر شبکه را افزایش می‌دهد.
  • پشتیبانی از استانداردهای مختلف:کیستون‌ها می‌توانند از انواع مختلف کابل‌ها و استانداردها(مانند Cat5e ،Cat6 ،Cat6a و Cat7) پشتیبانی کنند، که این انعطاف‌پذیری به کاربران این امکان را می‌دهد که از تجهیزات مختلف شبکه در یک سیستم استفاده کنند.
  • مناسب برای انواع کاربردها: کیستون‌ها می‌توانند در محیط‌های مختلفی مانند دفاتر کوچک، انواع استیج، خانه‌ها، یا دیتاسنترهای بزرگ استفاده شوند. این انعطاف‌پذیری باعث می‌شود که کیستون‌ها برای پروژه‌های مختلف با اندازه‌ها و نیازهای متفاوت مناسب باشند.
  • بهبود عملکرد شبکه: استفاده از کیستون‌های با کیفیت بالا باعث افزایش پایداری و عملکرد بهتر شبکه می‌شود. با داشتن اتصالات مناسب، کیستون‌ها سیگنال‌ها را بدون افت کیفیت منتقل کرده و از اختلالات یا تداخلات جلوگیری می‌کنند.

مدل های کیستون چیست؟

مدل های کیستون چیست؟

کیستون‌های شبکه RJ45

این کیستون‌ها برای اتصال کابل‌های شبکه‌ای مانند Cat5e، Cat6، Cat6a، Cat7 و Cat8 استفاده می‌شوند. کیستون‌های RJ45 در بیشتر شبکه‌های کامپیوتری برای انتقال داده و ارتباطات شبکه‌ای به کار می‌روند. این کیستون‌ها به‌طور گسترده در محیط‌های خانگی، تجاری و دیتاسنترها استفاده می‌شوند.

کیستون‌های تلفن RJ11

این کیستون‌ها برای استفاده در سیستم‌های تلفنی و ارتباطات صوتی طراحی شده‌اند. در این نوع کیستون، معمولاً از کابل‌های RJ11 برای اتصال تلفن‌های ثابت و سایر دستگاه‌های ارتباطی استفاده می‌شود.

کیستون‌های فیبر نوری

کیستون‌های فیبر نوری برای اتصال کابل‌های فیبر نوری به تجهیزات شبکه استفاده می‌شوند. این کیستون‌ها از انواع مختلفی مانند SC ،ST و MTP پشتیبانی می‌کنند و برای انتقال داده با سرعت بالا و مسافت‌های طولانی در شبکه‌های فیبر نوری به کار می‌روند.

کیستون‌های صوتی و تصویری AV

کیستون‌های AV برای استفاده در سیستم‌های صوتی و تصویری طراحی شده‌اند. این کیستون‌ها می‌توانند شامل پورت‌هایی برای انواع کابل صوتی HDMI  ،VGA ،RCA ،BNC و دیگر انواع اتصالات صوتی و تصویری باشند. این کیستون‌ها در نصب سیستم‌های سرگرمی خانگی، استودیو رو باز، کنفرانس‌ها و محیط‌های آموزشی استفاده می‌شوند.

کیستون‌های Coaxial

این کیستون‌ها برای استفاده در سیستم‌های تلویزیون شهری، کابلی، ماهواره‌ای و سیستم‌های مدار بسته(CCTV) طراحی شده‌اند. از این کیستون‌ها برای اتصال کابل‌های Coaxial به دستگاه‌های تلویزیون و دوربین‌های مداربسته استفاده می‌شود.

کیستون‌های USB

کیستون‌های USB برای اتصال کابل‌های USB به شبکه یا سیستم‌های ارتباطی به کار می‌روند. این کیستون‌ها در نصب‌هایی که نیاز به اتصال آسان دستگاه‌های USB دارند، مانند درگاه‌های USB در دیوارها یا پچ‌پنل‌ها، استفاده می‌شوند.

کیستون‌های توان برق PoE

این کیستون‌ها قابلیت انتقال برق از طریق کابل‌های شبکه را دارند. به کمک این کیستون‌ها، برق و داده‌ها از طریق یک کابل شبکه به دستگاه‌هایی مانند دوربین‌های امنیتی، تلفن‌های VoIP و نقاط دسترسی بی‌سیم(Access Points) منتقل می‌شود.

کیستون‌های ترکیبی

این کیستون‌ها ترکیبی از چندین نوع اتصال را در یک فریم واحد ارائه می‌دهند. برای مثال، کیستون‌های ترکیبی می‌توانند ترکیبی از پورت‌های RJ45 ،HDMI ،USB یا Coaxial باشند و برای نصب‌هایی که نیاز به اتصالات متنوع دارند، بسیار مناسب هستند.

تفاوت کانورتر با کیستون چیست؟

کانورتر دستگاهی است که برای تبدیل سیگنال‌های یک نوع کابل به نوع دیگر طراحی شده است. به عنوان مثال، کانورتر می‌تواند سیگنال‌های Ethernet را به فیبر نوری یا بالعکس تبدیل کند. این دستگاه‌ها معمولاً برای پیوند دادن سیستم‌های مختلف با هم استفاده می‌شوند و می‌توانند سیگنال‌ها را بدون افت کیفیت به فاصله‌های طولانی منتقل کنند.

در مقابل، کیستون یک رابط استاندارد است که برای اتصال کابل‌های شبکه به تجهیزات مختلف در شبکه‌های محلی(LAN) استفاده می‌شود. کیستون‌ها معمولاً در پچ پنل‌ها یا جعبه‌های دیواری نصب می‌شوند و به کابل‌ها این امکان را می‌دهند که به‌طور منظم و کارآمد به تجهیزات شبکه وصل شوند. به طور خلاصه، کانورتر برای تغییر نوع سیگنال کاربرد دارد، در حالی که کیستون بیشتر برای سازمان‌دهی و اتصال فیزیکی کابل‌ها به دستگاه‌ها استفاده می‌شود.

سخن پایانی

کیستون چیست؟ کیستون شبکه یک رابط استاندارد است که برای اتصال کابل‌های شبکه به تجهیزات مختلف مانند سوئیچ‌ها و روترها به کار می‌رود. این قطعه کوچک اما ضروری به انتقال داده‌ها بدون افت کیفیت کمک می‌کند و با استفاده از استانداردهای T568A و T568B نصب و اتصال کابل‌ها را آسان‌تر می‌کند. کیستون‌ها در انواع مختلفی مانند RJ45، فیبر نوری، و صوتی تصویری موجود هستند و در شبکه‌های خانگی و تجاری استفاده می‌شوند.

برای راه‌اندازی کیستون، ابتدا باید کابل شبکه را لایه‌برداری کرده و سیم‌ها را طبق استاندارد T568A یا T568B مرتب کنید. سپس سیم‌ها را به پین‌های کیستون متصل کرده و اضافی‌های آن را برش می‌دهید. در نهایت، کیستون را در فریم یا پنل نصب کرده و از عملکرد صحیح آن با استفاده از تستر اطمینان حاصل می‌کنید
